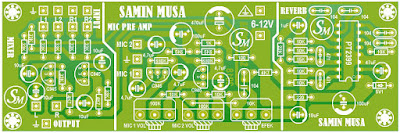

Kali ini saya menampilkan preview layout pcb mic preamp ditambah efek reverb serta dilengkapi mini mixer 2 input  (MP3 Player dan Line In) untuk keperluan mini amplifier.

Layout ini masih sebatas preview saja dan belum diuji.

Hasil tes kurang memuaskan dan butuh perbaikan.

Layout diperbarui tapi belum sempat tes. Sepertinya output mic 1 dan mic 2 butuh rangkaian pencampur.

Update.
Layout kedua sudah dites dan hasil sudah lebih bagus dari layout pertama namun masih belum memenuhi harapan. Untuk kedepannya rencana akan menggunakan IC Op-Amp sebagai komponen aktifnya.
Versi perbaikan yang telah menggunakan IC dapat dilihat DISINI.
