Smps ini ditujukan untuk kebutuhan preamp yang tegangan outputnya diregulasi pada 15V dengan arus maksimal 1A. Smps kecil ini dapat digunakan untuk beberapa rangkaian lain yang tidak membutuhkan arus besar. Untuk kebutuhan tegangan output tertentu, kita dapat mengubah jumlah lilitan sekunder sesuai tegangan yang diinginkan.

Keterangan pembuatan dibawah ini dikhususkan untuk kebutuhan preamp, dimana rata-rata preamp membutuhkan tegangan sebesar 15 Volt. Trafo menggunakan ferit EE19 yang mempunyai gap kecil atau tipis. Pada skema telah disertakan rumus untuk menghitung tegangan target yang diinginkan.

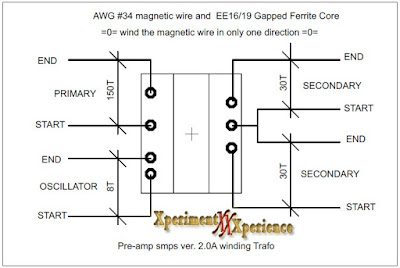

Dengan menggunakan nilai komponen sesuai skema dan jumlah lilitan sesuai dengan keterangan pada gambar dibawah ini, diharapkan tegangan output sebesar 21V sebelum masuk IC regulator. Perhatikan dengan seksama rumus dan perhitungan pada gambar diatas, agar untuk kebutuhan pada tegangan output tertentu kita dapat dengan mudah menghitung jumlah lilitan yang dibutuhkan sebagai lilitan sekunder. Khusus untuk kebutuhan preamp ini, tegangan output lilitan sekunder telah ditetapkan sebesar 21 Volt yang masih mempunyai selisih 6 Volt dengan tegangan output regulator IC LM7x15

Kawat email yang digunakan untuk lilitan primer berukuran 34 AWG atau berdiameter 0,16 mm dengan luas penampang 0,02 mm² sebanyak 150 lilit. Lilitan feedback untuk osilator juga menggunakan kawat yang sama sebanyak 8 lilit. Sedangkan untuk lilitan sekunder menggunakan kawat dengan diameter minimal 0,5 mm sebanyak masing-masing 30 lilit.

Bagi yang berminat ingin membuatnya karena memang butuh atau hanya sekedar ingin mencobanya, silahkan klik tombol dibawah untuk mendapatkan layout diatas.
